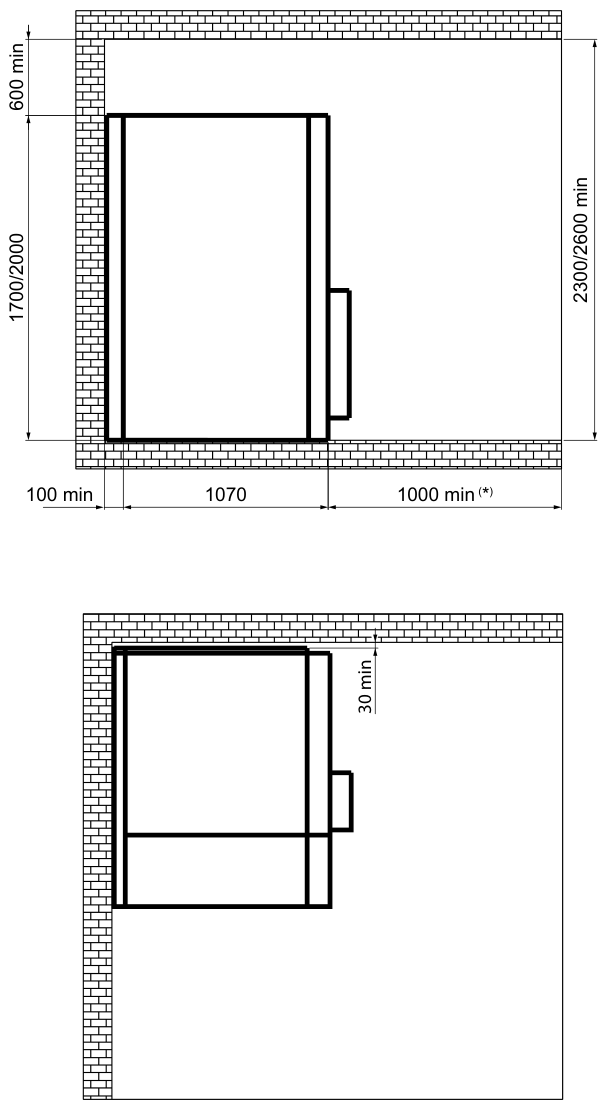

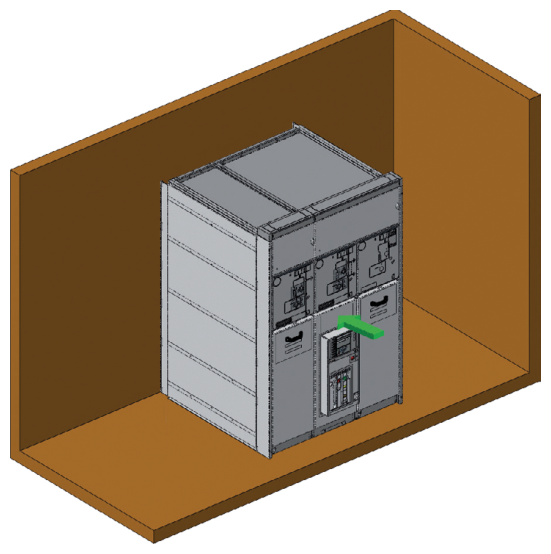

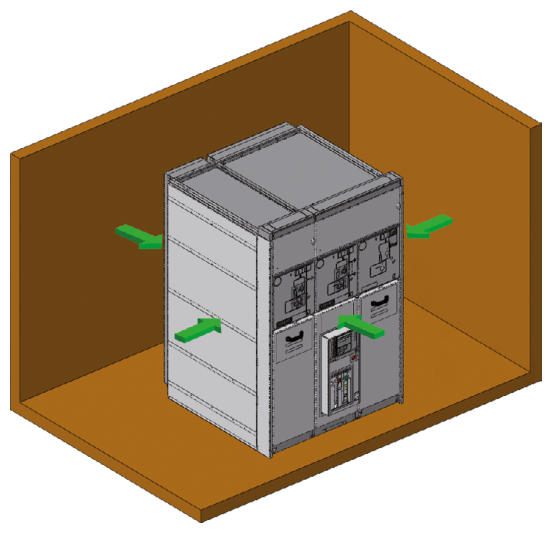

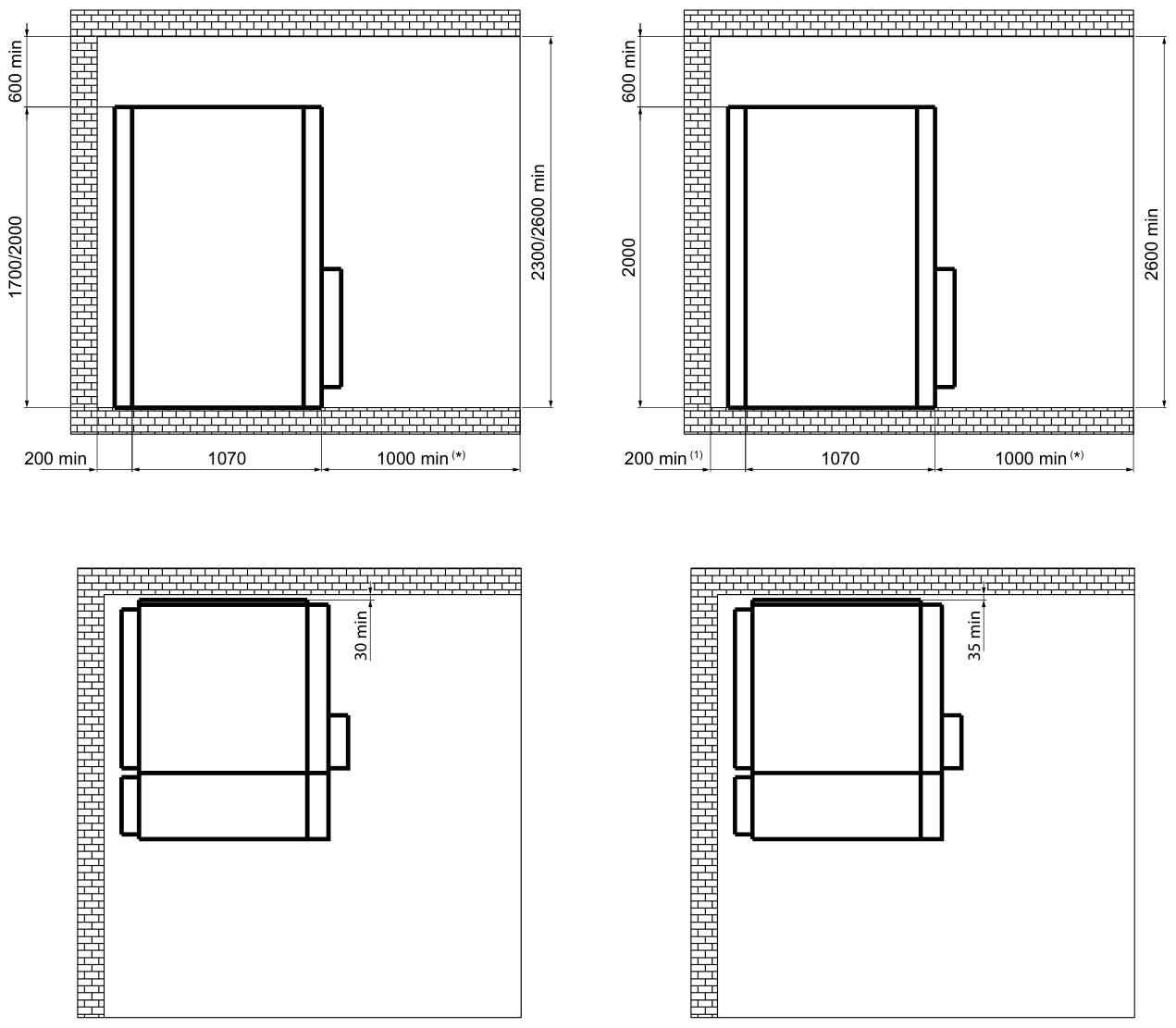

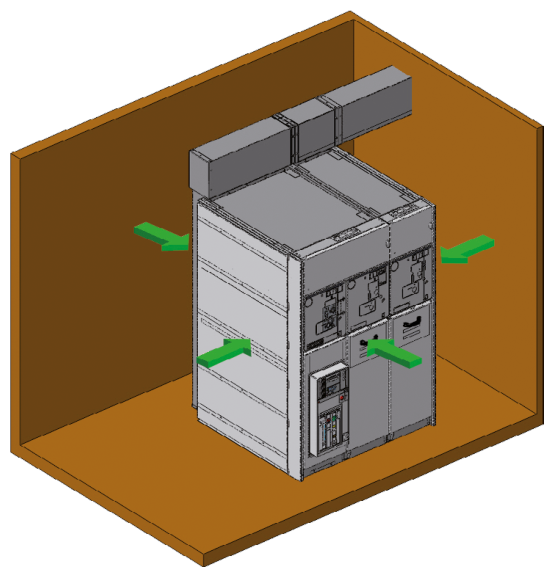

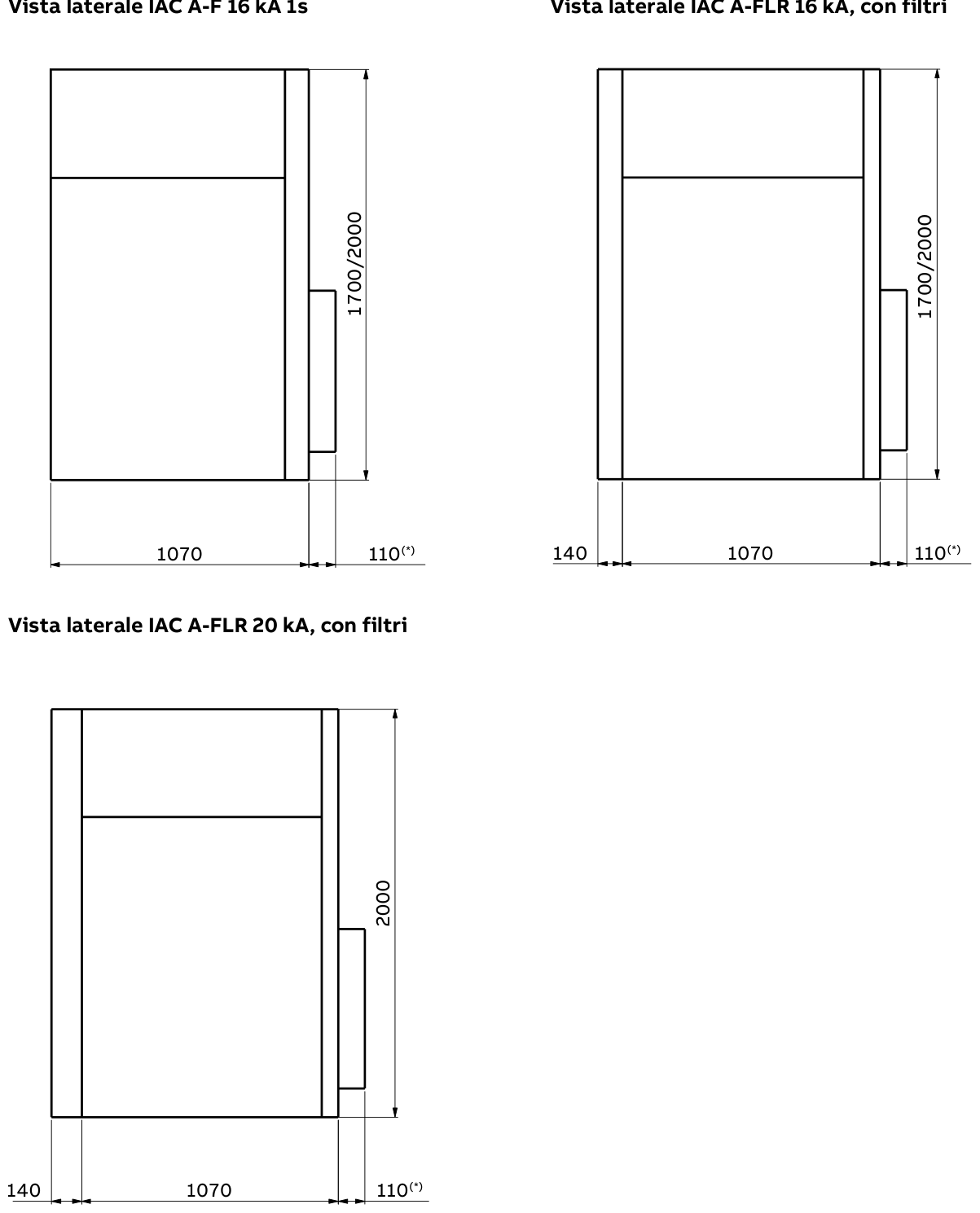

LHSUniSec Air

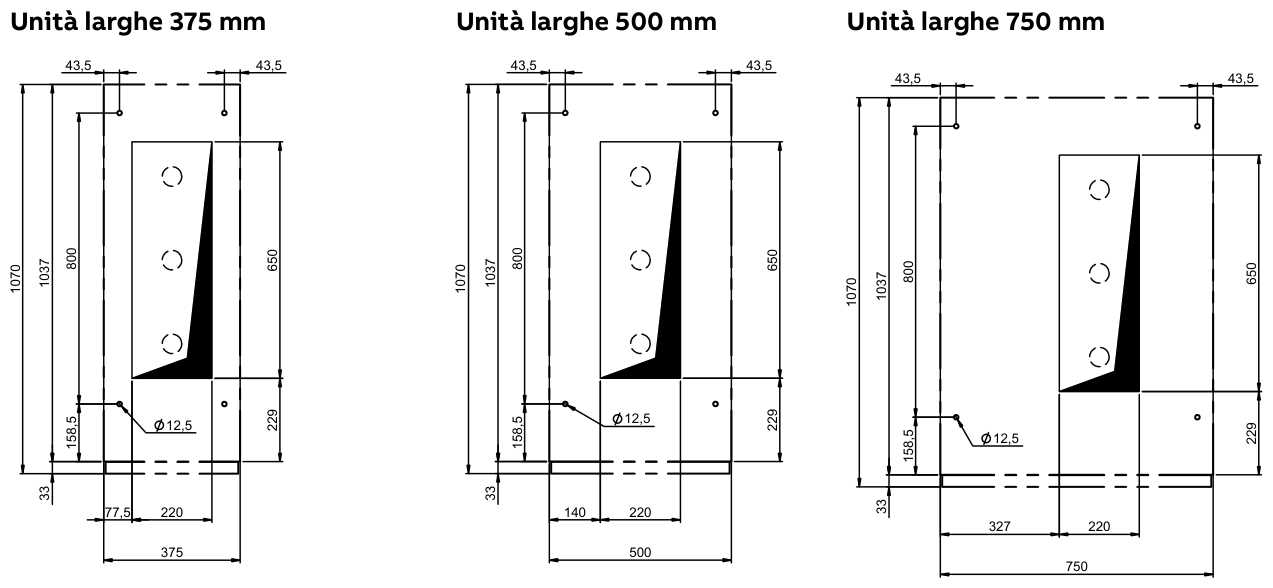

Ogni unità è realizzata in lamiera prezincata e suddivisa in vani dedicati a cavi, sbarre e apparecchiature.

Vano BT. Ospita i circuiti ausiliari e la strumentazione.

Sbarre principali. Il vano sbarre contiene il sistema di sbarre in rame fino a 630A collegate ai contatti fissi superiori dell'apparecchio di manovra.

Interblocchi. Sono previsti interblocchi di serie, e a richiesta per garantire la corretta sequenza delle manovre.

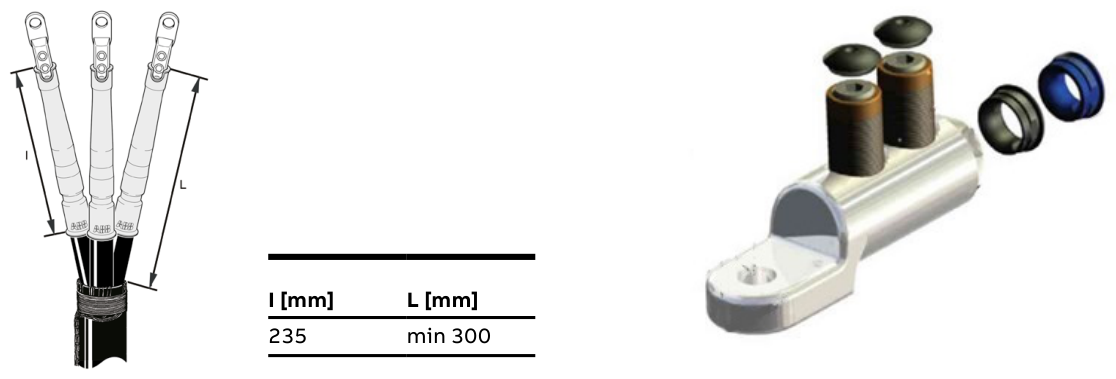

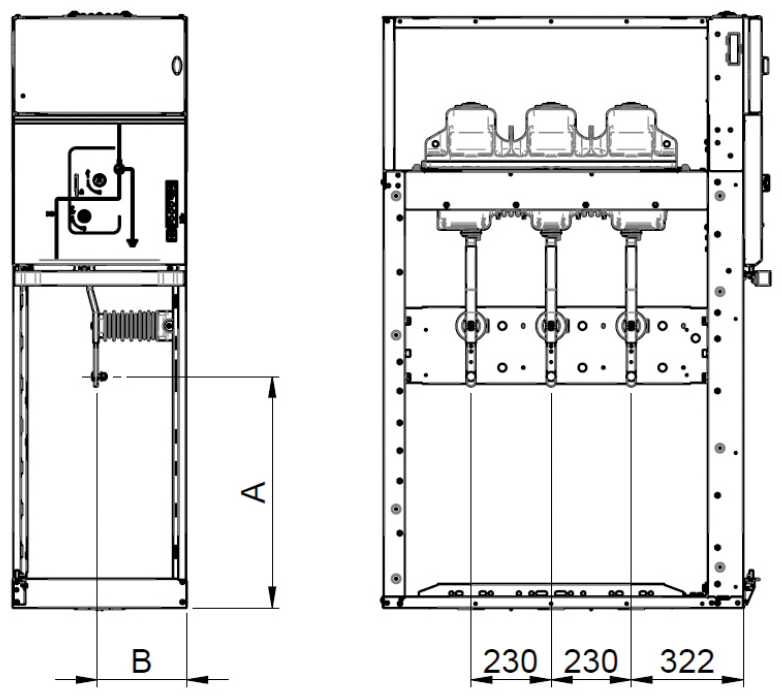

Vano Cavi. Accesso frontale e laterale ai cavi. Si possono collegare fino a 2 cavi unipolari per fase (in funzione della tensione, della larghezza dell'unità e della sezione)

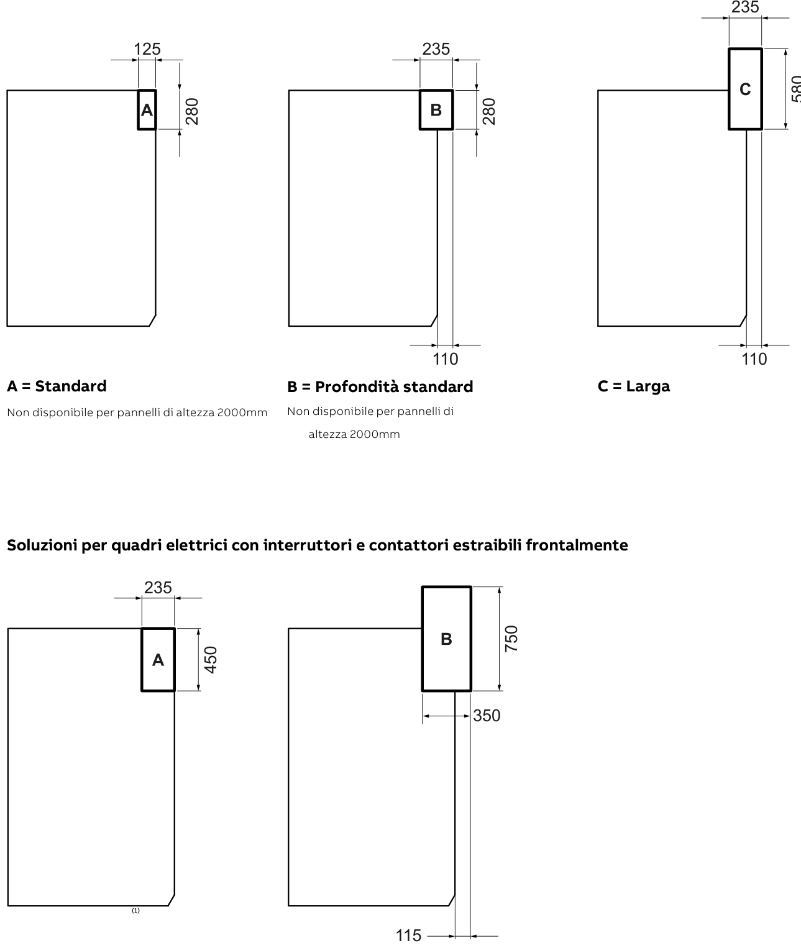

Vano BT per circuiti ausiliari. Ogni unità dispone di un vano BT per componenti di bassa tensione.

Finitura. Struttura in lamiera prezincata. La porta del vano MT standard è verniciata in grigio RAL 7035.

↗

Conforme al Regolamento (UE) 2024/573. Rispetta le norme IEC 62271-102, IEC 62271-103 e IEC 62271-105.

Caratteristiche elettriche

(1) Per il comando T2; per T2F il valore massimo dipende dal fusibile installato.

Prestazioni meccaniche ed elettriche

Comandi

T1 – comando senza accumulo di energia. Superato il punto morto, l’energia viene rilasciata e l’apparecchio si chiude o si apre.

T2 – comando ad accumulo di energia. Le molle vengono caricate con leva o motore e trattenute da un sistema di ritenuta. La chiusura e l'apertura avvengono poi da pulsante in locale o da bobine a distanza.

Accessori

1. Blocchi a chiave

(1) Obbligatorio per la versione IB.

2. Kit lucchetti (di serie). Blocca l'apparecchio in posizione aperta, di linea o di terra; fino a tre lucchetti per apparecchio, diametro massimo 6 mm. Lucchetti non forniti.

3. Contatti ausiliari. 4 contatti di scambio per la posizione di linea e 4 per la posizione di terra, utilizzabili come NA o NC.

4. Motorizzazione. Consente la manovra a distanza della linea; la manovra manuale con leva resta sempre possibile. Con comando T2, portando il selettore da posizione intermedia a locale o remoto, le molle si caricano automaticamente.

5. Sganciatore di apertura MBO4 (GSec Air/T2). Apre il contatto di linea all'eccitazione della bobina. Tempo totale di apertura 300 ms.

6. Sganciatore di chiusura MBC4 (GSec Air/T2). Chiude il contatto di linea all'eccitazione della bobina.

7. Blocco elettromagnetico RLE5 sulla sede di manovra di linea (GSec Air/T1). A bobina diseccitata impedisce l'inserimento della leva. Disponibile solo con comando T1.

8. Blocco elettromagnetico RLE3 sulla sede di manovra di terra. A bobina diseccitata impedisce l'inserimento della leva per la messa a terra. In alternativa al blocco a chiave sulla terra.

9. Segnalazione fusibile intervenuto. All'intervento di un fusibile un cinematismo aziona un indicatore visibile dal fronte A richiesta, un microinterruttore con contatto NA o NC fornisce la segnalazione elettrica.

10. Controllo della pressione (obbligatorio). Di serie è fornito un pressostato con contatto libero, che segnala in locale o a distanza la pressione insufficiente quando scende sotto 1,9 bar assoluti. In alternativa, a richiesta, un manometro analogico con indicazione frontale e possibilità di riporto a distanza tramite cablaggio dedicato e morsettiera.

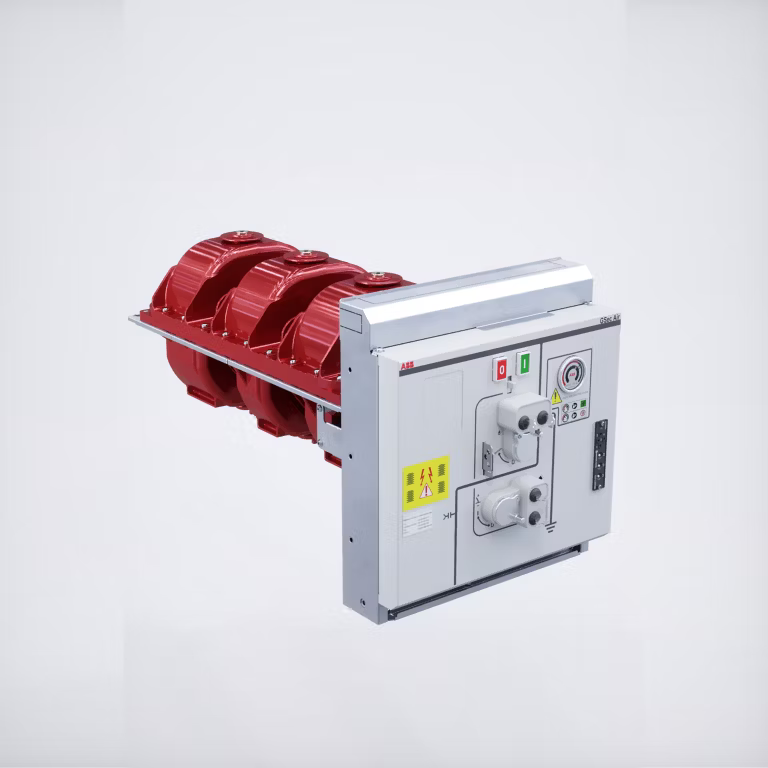

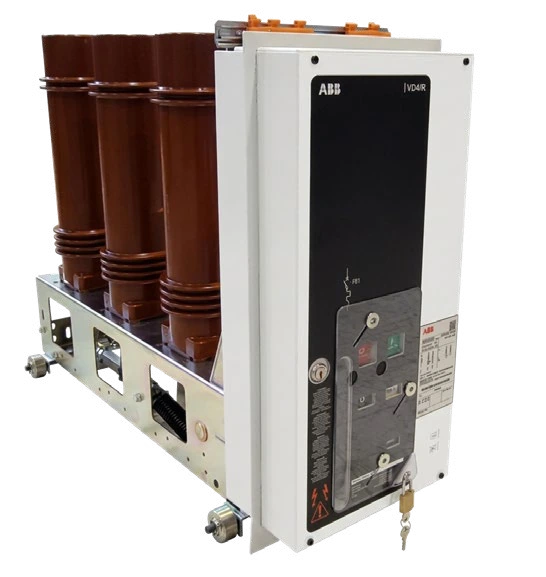

Interruttore in vuoto conforme alla IEC 62271-100. Comando a molle (O-0,3 s-CO-15 s-CO).

Dotazione standard: pulsanti di chiusura e apertura, contamanovre, indicatore dello stato delle molle, leva di carica manuale. Kit 1: cinque contatti ausiliari NA/NC (Un = 24…250 V c.a.-c.c.). Kit 2: sganciatore di apertura per comando a distanza. Kit 3: blocco a chiave in posizione di aperto, con chiavi diverse o uguali.

Accessori: motore carica molle (MAS), sganciatore di chiusura (MBC), sganciatore di apertura supplementare (MBO2), sganciatore di minima tensione (MBU).

Per il progetto. Le denominazioni e i valori delle tabelle sono riportati dal catalogo. I dati di interruzione/chiusura espressi insieme alla durata e i richiami di nota incompleti richiedono conferma nella documentazione tecnica di commessa.

Nelle unità in cui serve un sezionatore di terra separato sul lato cavi si impiegano modelli diversi in funzione dell'applicazione.

Nell'unità SFC l'interruttore di manovra-sezionatore è in serie a tre fusibili limitatori di corrente, uno per fase. Il fusibile protegge il lato MT del trasformatore, mentre la protezione di sovraccarico è normalmente affidata al lato BT. La scelta deve tenere conto di due esigenze opposte:

resistere senza deteriorarsi alla corrente di inserzione a vuoto, che può superare 10 volte la corrente nominale (il valore massimo si ha con chiusura al passaggio per lo zero della tensione);

intervenire rapidamente sui guasti nell'avvolgimento BT e nel tratto fino all'interruttore sul secondario: per questo vanno evitati fusibili di taglia eccessiva. È buona pratica verificare il tempo di intervento sulla curva di fusione con la corrente di cortocircuito ai morsetti secondari.

La tabella indica la corrente nominale del fusibile in funzione di tensione e potenza del trasformatore, per un trasferimento di corrente conforme a IEC 60282-1.

Selezione fusibili CEF per protezione trasformatore (unità SFC) – corrente nominale fusibile [A]

Intestazioni: tensione nominale del trasformatore [kV], carico del trasformatore, potenza del trasformatore [kVA], tensione nominale del fusibile [kV]. (*) Valore contrassegnato da nota nella documentazione del costruttore dei fusibili: verificare caso per caso.

Selezione fusibili CEF-VT per misura e protezione TV (unità SFV)

I1 = corrente massima di interruzione; I3 = corrente minima di interruzione; Pn = perdite di potenza nominali; R0 = resistenza a freddo.

↗

↗

Trasformatori di corrente DIN. Isolati in resina, con uno o più nuclei e prestazioni e classi di precisione adatte all'impianto. Conformi a IEC 61869-2, dimensioni secondo DIN 42600 tipo stretto. Possono avere presa capacitiva per i segnalatori di presenza tensione. Gamma di riferimento: TPU.

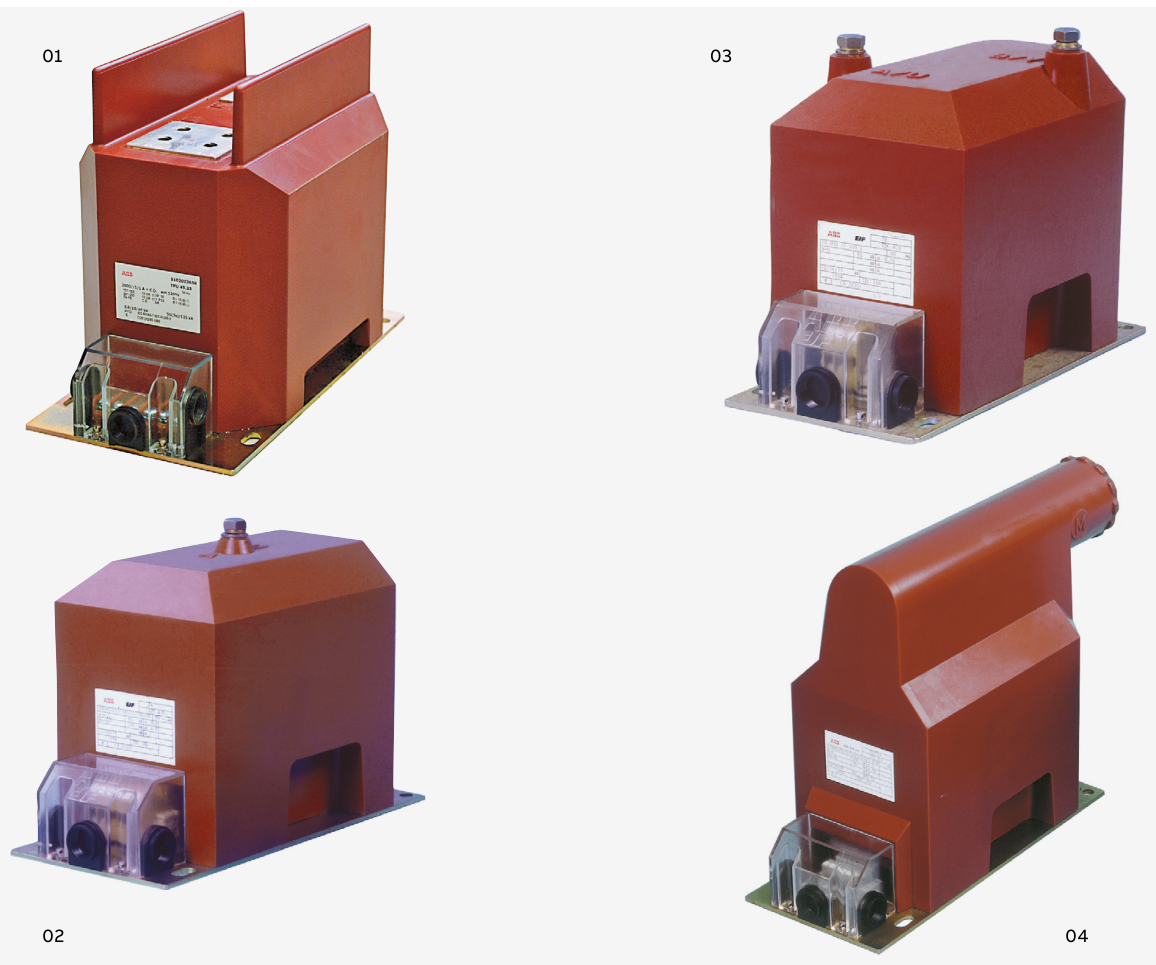

Trasformatori di tensione DIN. Isolati in resina epossidica, uni- o bipolari, per montaggio fisso o su piastra estraibile nelle unità con interruttore estraibile, eventualmente con fusibile MT di protezione. Conformi a IEC 61869-3, dimensioni DIN 42600 tipo stretto. Gamma di riferimento: TJC, TDC, TJP (con fusibile).

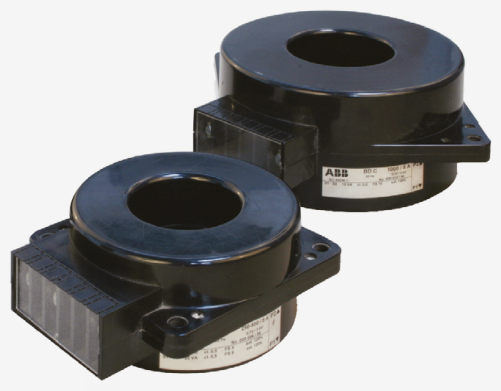

Trasformatori di corrente toroidali. Isolati in resina per bassa tensione, chiusi o apribili, fino a due cavi per fase; per la misura delle correnti di fase o il rilevamento dei guasti a terra. Conformi a IEC 61869-2. Molto più leggeri dei TA DIN, si montano attorno al cavo isolato e possono essere installati ravvicinati, con un notevole risparmio di spazio e di peso.

Le celle BT delle unità LHS UniSec Air accolgono un'ampia scelta di relè di protezione. Secondo le richieste tecniche necessarie possono essere utilizzati:

Relè autoalimentato

Protegge linee di distribuzione secondaria e trasformatori da sovracorrenti, guasti a terra e sovraccarichi, ed è ideale come protezione principale dei trasformatori di distribuzione.Non ha bisogno di alimentazione esterna: prende l'energia direttamente dai trasformatori di corrente. Può ricevere anche segnali di sgancio dal trasformatore, ad esempio per sovratemperatura.

Protezione di linea

Protegge linee aeree e in cavo da cortocircuito, sovracorrente e guasto a terra, sia nella distribuzione primaria sia in quella secondaria, ed è adatto anche alla protezione dei trasformatori. È disponibile in più versioni, che aggiungono progressivamente protezione termica, richiusura automatica per linee aeree, supervisione dell'interruttore e registrazione dei guasti. Per le applicazioni più complesse come protezione e controllo, posso essere utilizzati strumenti specifici a seconda delle funzionalità richieste.
